新特® XT-301丙烯酸鹽灌漿材料
產品說明
新特® XT301丙烯酸鹽灌漿材料是一種以丙烯酸鹽為主體成分的水溶性灌漿材料。由丙烯酸鹽（A組分）、促進劑（B組分）、引發(fā)劑（C組分）。三個組分按一定比例混合后，快速形成彈性凝膠體，止水堵漏。主要應用于滲漏水處理、土層固結和地基基礎防滲帷幕的灌漿。
產品特點
● 可灌性好。粘度極低，小于10 mPa·s。
● 凝膠時間可調。快速凝膠小于30s，使用緩凝劑可慢速凝膠大于20 min。

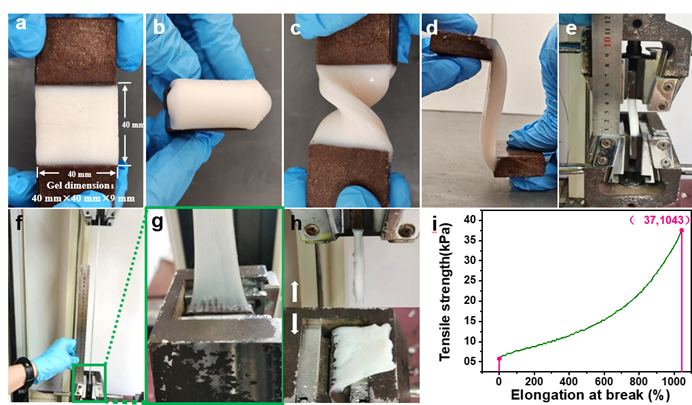

● 凝膠體具有優(yōu)良的彈性。延伸率大于600%，有效地解決了結構伸縮變形問題。
● 粘結性能好。與混凝土面具有極佳的粘接性，粘接強度大于凝膠體強度。
● 環(huán)保性好。水性產品，屬于實際無毒產品。
● 吃水能力強。被水稀釋50%依然能夠形成有效的止水凝膠體。
● 抗?jié)B性好。凝膠體具有極高的抗?jié)B性，滲透系數(shù)不大于10-6cm/s。
適用范圍
● 混凝土結構裂縫、伸縮縫、沉降縫滲漏水止水灌漿。
● 水庫大壩地基基礎防滲帷幕灌漿。
● 固結疏松的土壤和砂子。
技術指標
（執(zhí)行JC/T 2037-2010 《丙烯酸鹽灌漿材料》I型 標準）
|
項目
|
技術指標
|
|
外觀
|
不含顆粒的均質液體
|
|
密度/ g/cm3
|
1.1±0.05
|
|
粘度/mPa·s
|
≤10
|
|
pH值
|
6.0~9.0
|
|
凝膠時間
|
20s~30 min可調
|
|
固砂體的抗壓強度/KPa
|
≥ 200
|
|
抗擠出破壞比降
|
≥ 300
|
|
遇水膨脹率/%
|
≥ 30
|
施工要點
1. 漿液配置：
本材料由三組分組成：丙烯酸鹽（A組分）、促進劑（B組分）、引發(fā)劑（C組分）。其中，A組分和B組分為液體，C組分為固體。
使用時：
（1） 提前準備好2個干凈的桶，將10 kg A組分倒入其中1個桶中，加入1整瓶B組分，攪拌均勻得到甲液；
（2） 其次，將剩余的10 kg A組分倒入另一個1個桶中，加入C組分，攪拌使固體完全溶解得到乙液；
（3）
最后，甲液和乙液按照體積比為1:1的比例進行雙液注漿，材料在管合注入裂縫，形成止水凝膠體，堵住滲漏水。
凝膠時間調控：
通過變化C組分來調節(jié)漿液的凝膠時間
B和C的添加量對應的凝膠時間如下表（實驗溫度25℃）：
|
甲液
|
乙液
|
凝膠時間
|
|
A組分
|
B組分
|
A組分
|
C組分
|
|
10 kg
|
300 g
|
10 kg
|
10 g
|
170~190 s
|
|
10 kg
|
300 g
|
10 kg
|
20 g
|
95~115 s
|
|
10 kg
|
300 g
|
10 kg
|
40 g
|
55~65 s
|
|
10 kg
|
300 g
|
10 kg
|
60 g
|
40~50 s
|
|
10 kg
|
300 g
|
10 kg
|
100 g
|
30~35 s
|
|
10 kg
|
300 g
|
10 kg
|
140 g
|
25~30 s
|
|
10 kg
|
300 g
|
10 kg
|
180 g
|
20~25 s
|
|
10 kg
|
300 g
|
10 kg
|
220 g
|
15~20 s
|
2. 雙液灌漿法（適用于裂縫灌漿堵漏）：按照甲液: 乙液 =1:1（體積比）進行雙液灌漿。
（1）在滲漏部位鉆孔或者開槽。
（2） 結構表面可見的漏點和裂縫應用快凝水泥封閉。在進行丙烯酸鹽灌漿之前，封閉漏水點和裂縫的水泥應完全凝結固化，并具有一定的強度。
（3）使用雙液灌漿泵進行灌漿作業(yè)，灌漿壓力可采用0.2～0.6 MPa。根據(jù)封縫質量和結構情況可適當提高壓力，這樣可保證漿液滲透到結構最細微的縫隙中。
注意事項
1. 溫度會對凝膠時間有影響，使用前需要做試驗，調整C組分的使用量控制凝膠時間。冬季使用時，固化速度會變慢，需增加C組分；夏季使用時若是固化過快，需減少C組分。
2. 在配置乙液時，將固體C組分溶于A組分中攪拌3~5 min，直到完全溶解。
3. 配置好的甲液和乙液需要在1小時內使用完畢，否則會發(fā)生失效。
包裝與規(guī)格
A組分采用塑料桶包裝，20kg/桶；B組分300 g/瓶；C組分220 g/瓶。
運輸和存貯要求
避免陽光和高溫，在5℃-30℃陰涼處可存儲12個月。
